交通信號集中控製係統
2022-02-08 12:44:59

    XHJ-CW-GA-RN4500型交通信號集中控製係統采用高級語言編製、先進數據庫、GIS地圖,能夠接入我公司生產的主流交通信號控製機,實現對區域內路口信號機的聯調聯控。該係統經過多次升級,目前在全國數十個大中城市得到了廣泛應用。

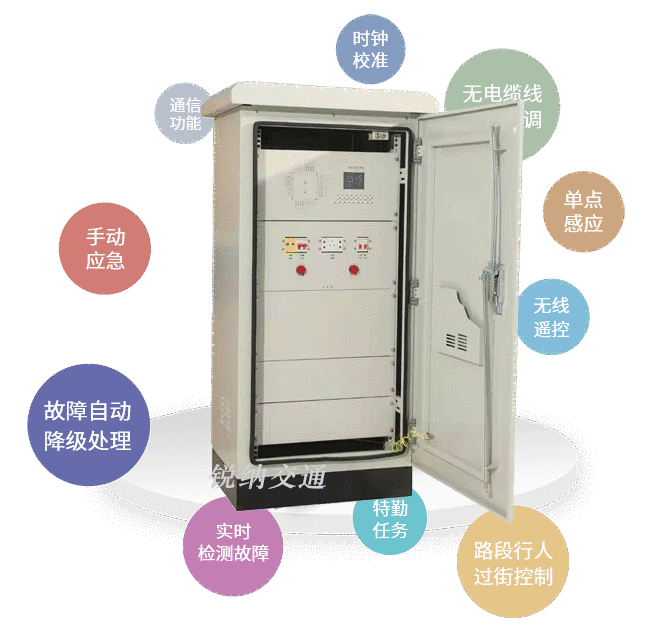

信號機用6U模塊插卡設計,板卡模塊包含:電源及環境監測模塊、液晶鍵盤人機界麵模塊、主控製模塊、優化控製模塊、燈驅控製模塊、線圈/視頻/地磁檢測及接口模塊等,每塊模塊卡獨立配置32位高性能CPU,采用CAN總線式架構,具有良好的可擴展性,可針對不同路口需求進行組合。

●  主機標配主控模塊板1塊、電源及環境監測模塊1套、燈驅板4塊,每塊模塊卡獨立配置32位高性能CPU,嵌入式係統,采用CAN總線式架構,具有良好的可擴展性;

●  支持遠程程序升級維護,支持U盤導入設置,支持筆記本現場運行參數設置;

●  支持16個主相位,最大可配置信號燈驅動板8塊支持96路燈驅輸出實現雙路口的集中16階段控製;

●  配置環境監測單元,實時上報現場溫度、濕度、電壓等環境參數,根據環境參數自動打開加熱及散熱裝置;

●  交通信號控製機對每一個輸出單元LED等(每一組燈或其他設備)的電壓和電流進行檢測,如果信號燈故障實時上報中心。

●  可配置2塊控製板:實現雙CPU控製,實現雙機備份、智能降級、公交優先、視頻檢測、地磁檢測、無線控製等;

●  可配置全彩色液晶麵板及鍵盤人機界麵,全彩色中文友好界麵,可現場監測運行狀態、模擬路口、配置設備參數;

●  可配置線圈檢測器板卡、視頻檢測器接口板卡、地磁等其它檢測接口板卡實現24路檢測輸入及檢測輸入LED狀態指示,滿足全車道檢測需要;

●  可配置無線接收單元,配合遙控器可實現路口>500米無線遙控設備運行,可實現指定路口控製、群控、指定相位放行、勤務路線選擇放行等功能;

●  可配置車載GPS單元,配合無線接收單元,實現中心專網內自動勤務放行控製,不需要中心人員手控幹預實現自動勤務放行功能;

● 可配置控製手柄,完成指定方向、指定階段、指定燈色、步階切換、手動控製等交通管製控製;

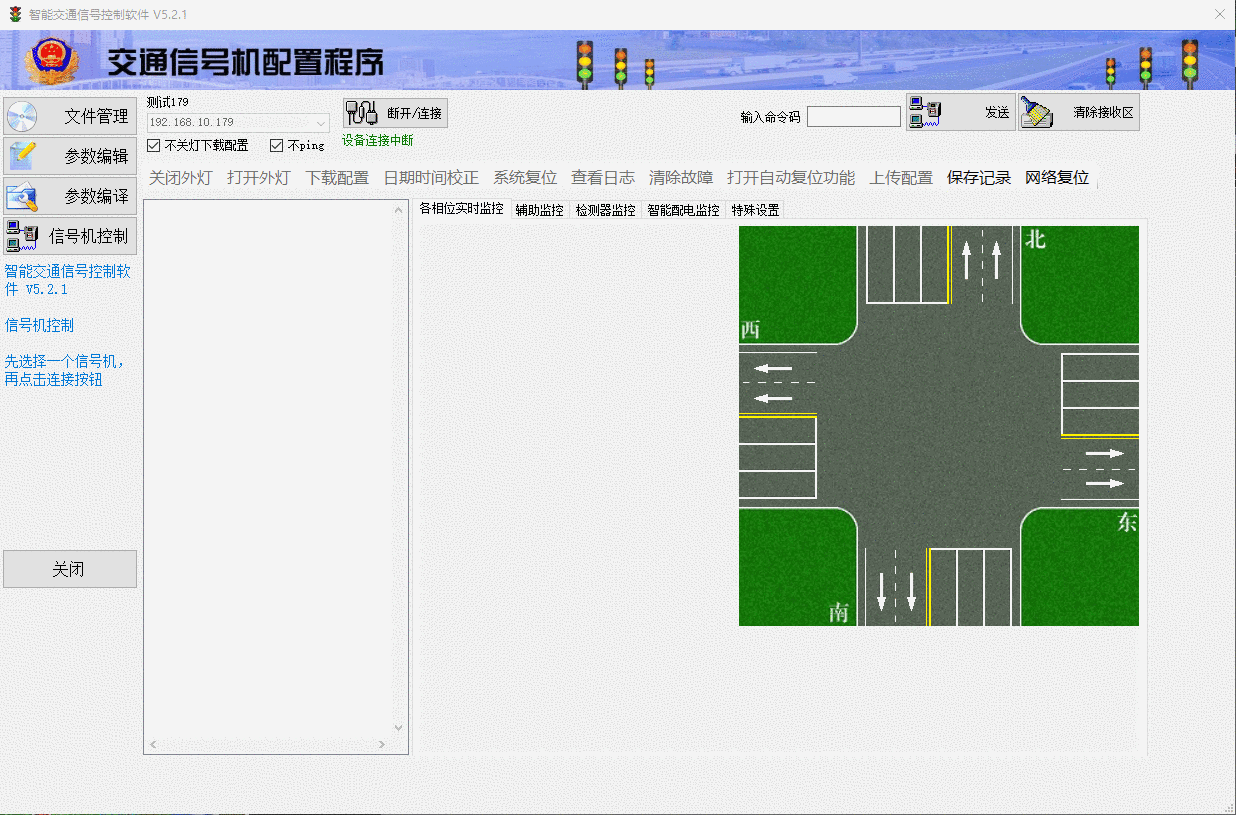

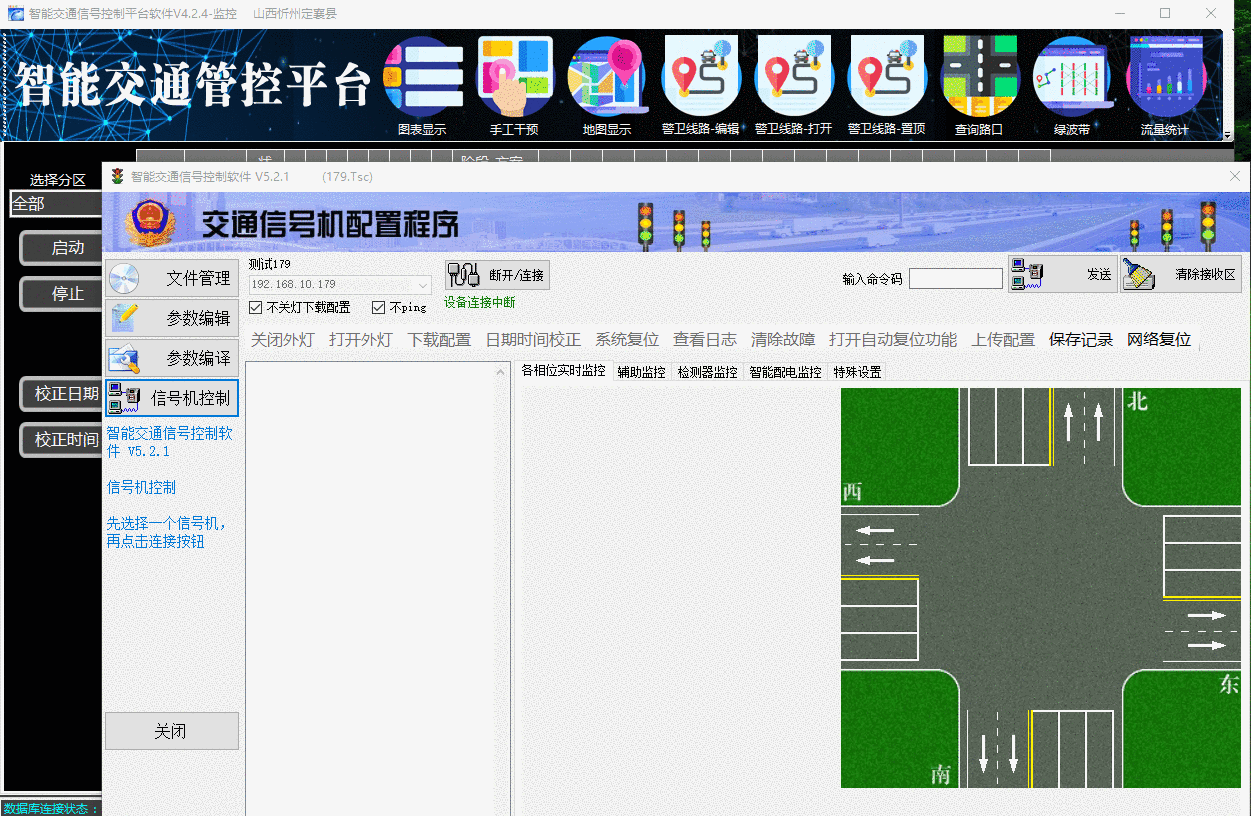

       客戶端

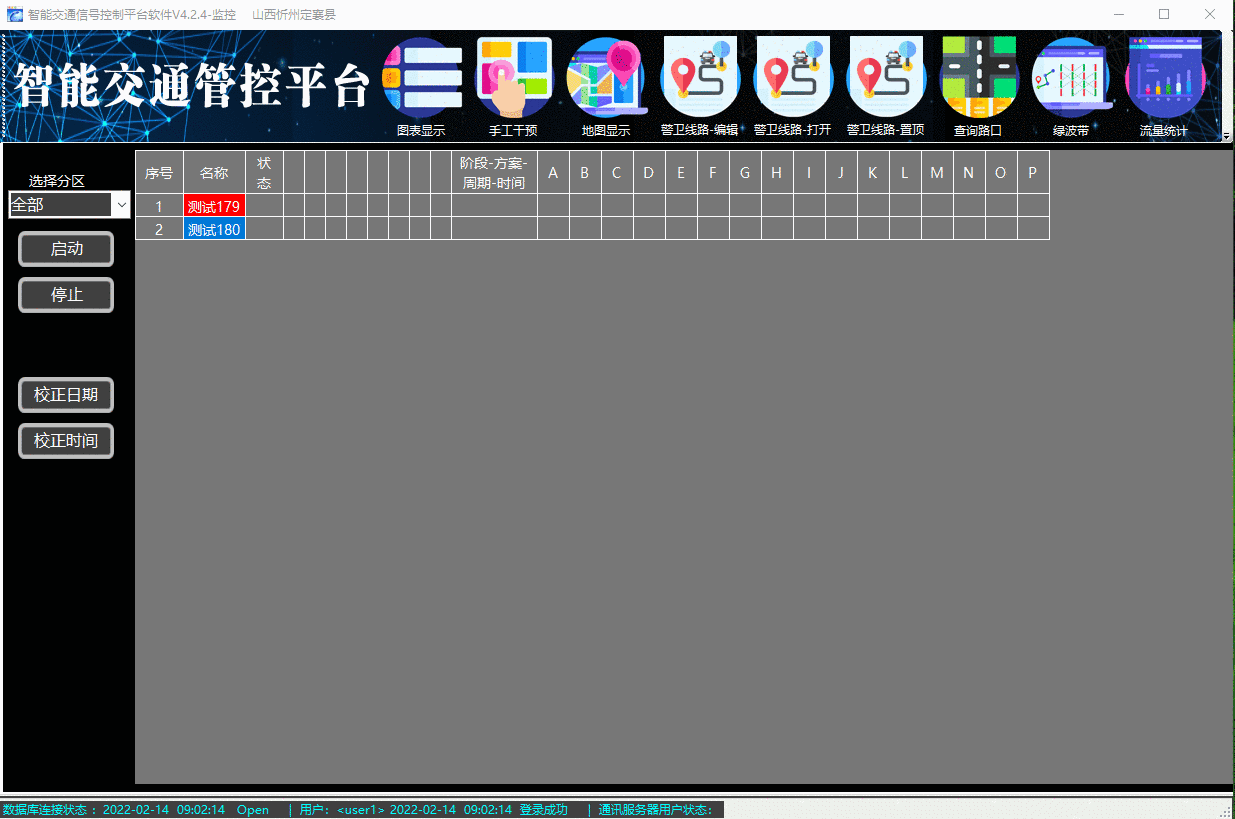

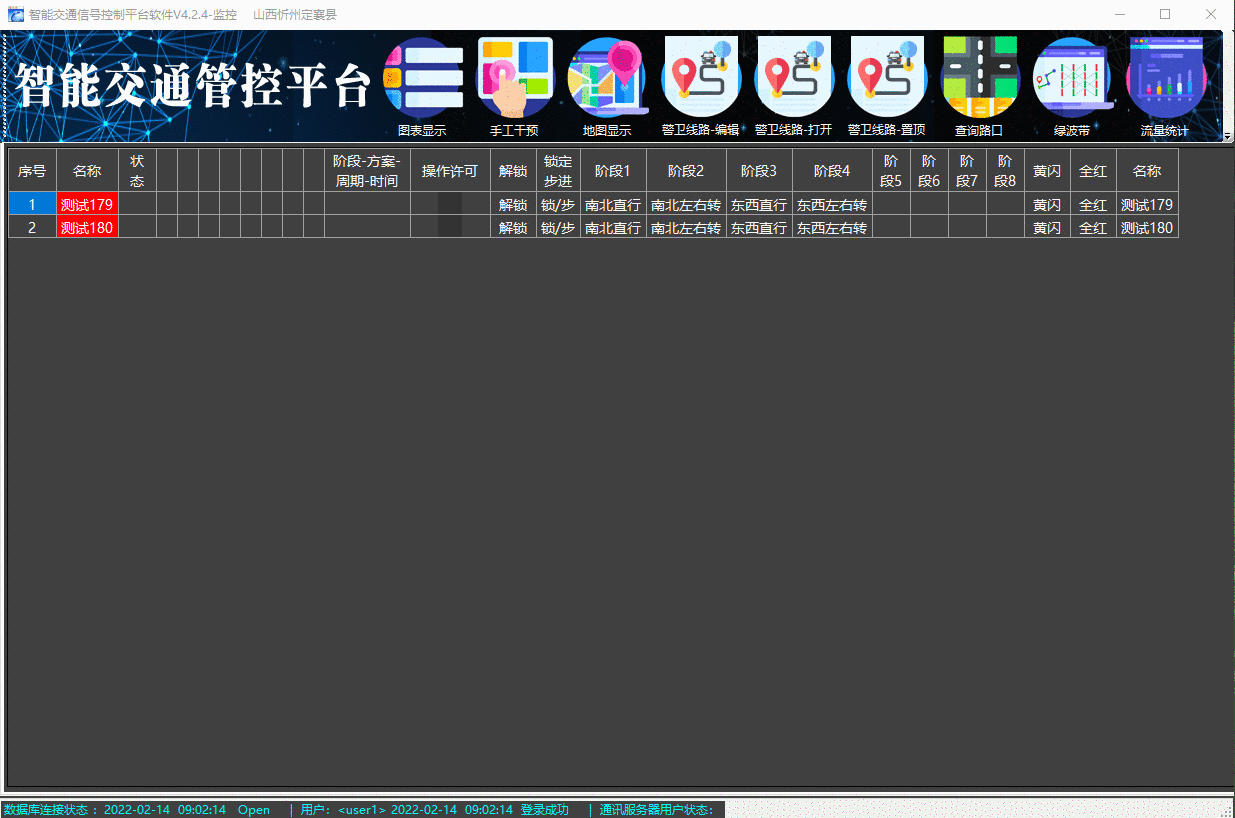

實時監控


綠波帶控製



        警衛路線
